一、產品基本定義與定位

二、核心結構特點

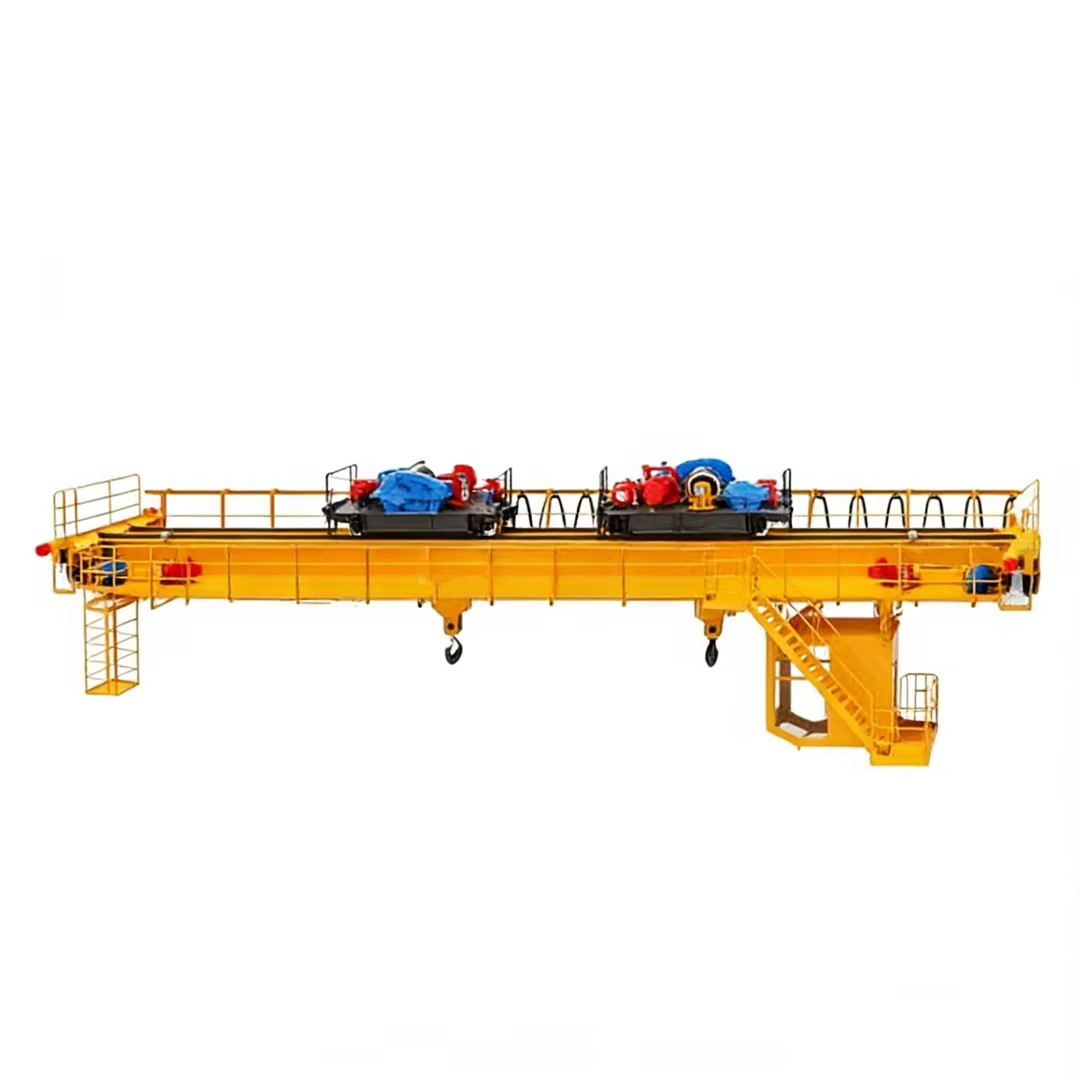

1. 雙梁雙軌橋架結構

• 由兩根平行主梁和端梁連接組成穩定框架，提供優異的剛性和抗扭性能

• 主梁采用箱形結構設計，通過數控開割預拱曲線，主要焊縫采用埋弧焊，確保強度與穩定性

• 橋架上設有走臺、護欄等安全設施，便于維護檢修

2. 雙小車系統

• 主、副兩臺小車分別安裝在雙梁上，每臺均配備獨立傳動系統和起升機構

• 小車采用閉箱結構，設防風導軌，提高抗風穩定性

• 小車可單獨運行，也能通過控制系統實現同步升降、同步橫移的協同作業模式

3. 主要組成部件

• 大車運行機構：實現起重機沿廠房軌道縱向移動，配備變頻調速系統

• 起升機構：由電動機、減速器、卷筒和吊鉤組成，負責物料垂直升降

• 電氣控制系統：包括控制柜、操作室 (或遙控器)、安全保護裝置等

三、工作原理與操作方式

工作原理

1. 大車移動：通過大車運行機構沿廠房兩側軌道做縱向移動 (X 軸)

2. 小車移動：兩臺小車可分別或同時沿主梁軌道做橫向移動 (Y 軸)

3. 物料升降：各小車獨立的起升機構通過鋼絲繩帶動吊鉤實現垂直起降 (Z 軸)

4. 協同作業：當吊運長件物料時，可啟動同步控制模式，確保物品平穩不傾斜

操作方式

• 操作室控制：配備全封閉操作室，內設空調、座椅等舒適設施，視野開闊

• 地面遙控：采用無線遙控器，操作便捷，適用于特定工況

• 智能控制：可選配 PLC 控制系統，實現微速精準定位 (精度可達 0.1 米 / 分鐘) 和遠程監控功能

四、產品優勢與應用場景

產品優勢

1. 雙重效率提升：

• 可同時吊運兩件物品，效率翻倍

• 協同吊運長件時，減少輔助人員，提高安全性

2. 精準定位與穩定性：

• 雙小車平衡受力，減少物品擺動和變形

• 特別適合精密設備安裝和長件物料 (如管材、板材) 的精確放置

3. 靈活多用：

• 可獨立操作，也可一鍵切換至協同模式

• 適應多種工況，從單件重吊到長件搬運，一機多用

4. 安全可靠：

• 配備完善的安全保護系統：超載保護、限位開關、防碰撞裝置

• 雙重制動系統確保緊急情況下安全停機

典型應用場景

• 鋼鐵冶金：鋼坯、鋼板、大型構件的吊運和安裝

• 造紙行業：紙卷、紙筒等超長物料的生產線內轉運

• 機械制造：大型設備裝配、重型零部件轉運

• 港口碼頭：船舶分段、集裝箱、大型設備的裝卸

• 電力建設：風電塔筒、電線桿等長件物料的吊裝

• 橋梁建設：預制梁、鋼構橋段的精準安裝

• 管樁生產：混凝土管樁的車間內轉運和堆放

五、選型與注意事項

1. 根據吊運物品特性選擇：

• 長形物料 (如木材、管材)→優先考慮雙小車協同功能

• 單件超重物品→選擇主小車大噸位配置

• 頻繁吊運小件→可考慮雙小車獨立操作模式

2. 工作環境考量：

• 高溫環境→選用耐高溫材料和特殊冷卻系統

• 潮濕 / 粉塵環境→提高電機、電控防護等級 (IP55/IP54)

• 室外使用→增加防風、防雨、防曬保護裝置

3. 控制方式選擇：

• 精密裝配場合→優先考慮操作室控制，便于精準操作

• 開闊場地或危險環境→選擇無線遙控

• 自動化生產線→考慮 PLC 智能控制系統，實現與生產線聯動

•

• 參數類別	數值范圍	說明
  額定起重量	5+5 噸～200+200 噸	主副小車最大承重，根據工況選擇
  跨度	10.5~31.5 米	兩軌道中心線距離，標準規格
  起升高度	6~30 米	吊鉤最低到最高位置垂直距離
  工作級別	A5/A6	表示工作繁忙程度，A6 為更頻繁使用
  工作環境	-20℃~+40℃，濕度≤85%	適宜的溫度和濕度范圍
  電源要求	三相交流 380V/50Hz (或定制)	標準工業用電規格
  大車速度	20~45 米 / 分鐘 (變頻可調)	橫向移動速度，平穩啟停
  小車速度	20~40 米 / 分鐘 (變頻可調)	縱向移動速度，精準定位
  起升速度	0.4~10 米 / 分鐘 (變頻可調)	物料升降速度，重載低速，輕載高速
